coleda 龙门式定制自动锁螺丝机

图纸解析

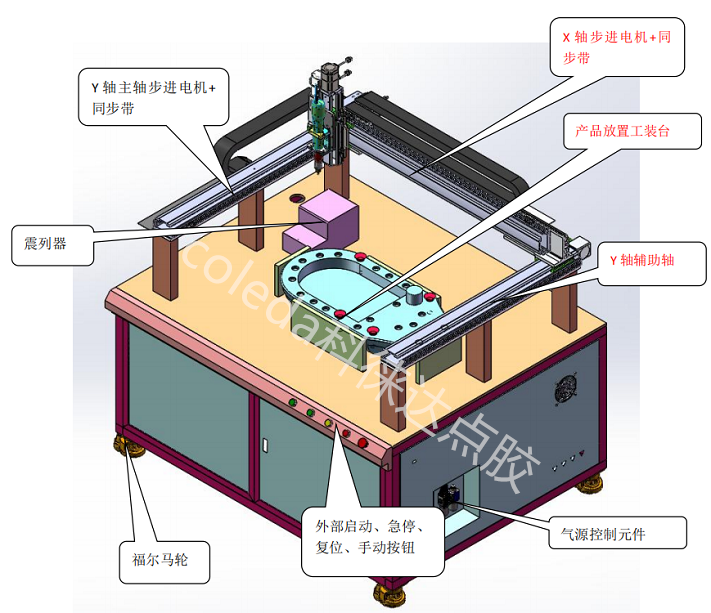

                                                           （整机示意图）

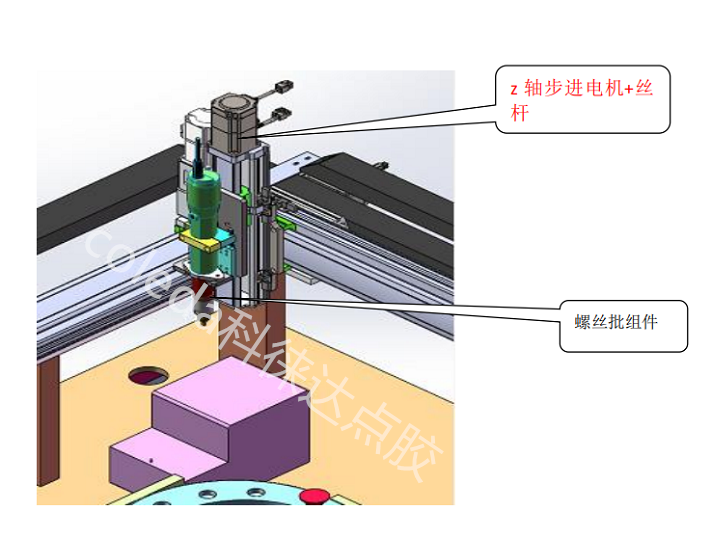

                             （螺丝锁付装置）

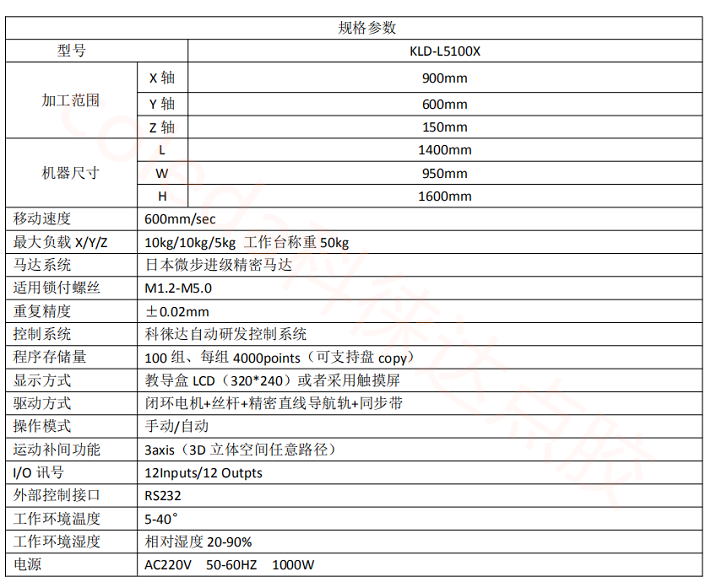

技术参数

2、1、设备重要参数

2、1、1、锁螺丝产品： 路灯

2、1、2、生产节拍： 单颗螺丝锁付时间约 2 秒

2、1、3、螺丝类型： m4*8（内六角不锈钢）

2、1、4、机械臂行程： X 轴:900mm；Y 轴：600mm；Z 轴：150mm

2、1、5、机械臂驱动： 闭环步进电机+直线导轨+丝杆+同步带

2、1、6、机械臂速度： 0.1-600mm/秒可调

2、1、7、机械臂精度： 重复精度±0.02mm

2、1、8、锁螺丝方式： 真空吸附

2、1、9、设备编程方式： 教导盒编程模式

2、1、10、整机台尺寸： L1400*W950*H1600mm(预估）

2、1、11、整机功率： 正常运行功率约 2000W，电压 220V

2、2 设备整体结构

2、2、1、设备整体结构为柜式点胶机，直角坐标式机械臂；

2、2、2、机架采用铝型材结构,表面保护处理

2、2、3、通过教导盒模式，实现对锁螺丝路径的编辑、修改、阵列；

2、2、5、确保能和甲方现有生产线的节拍高度宽度一致，能够协调搭配

2、2、6、机器的外形尺寸符合甲方提供的工作台空间
