KLD-20-520-1.5 5加仑20kg螺杆压盘泵

KLD-20-520-1.5 5加仑20kg螺杆压盘泵

  • 所属分类:推荐产品专区
  • 主要用途:适用于10,000~5,000,000CPS高粘度液体,配备高压专用阀门,实现高粘度液体精密点胶,大幅度提高生产量和点胶质量


◆ 直接使用20KG(5加仑)桶状包装方式铁桶/塑料桶

◆ 适用于10,000~5,000,000CPS高粘度液体

◆ 配备高压专用阀门,实现高粘度液体精密点胶,大幅度提高生产量和点胶质量

◆ 液体包装开封后请一个月内使用完

◆ 电机功率:400W

◆ 转子排量:1.5/6CC

◆ 重复精度:±2%

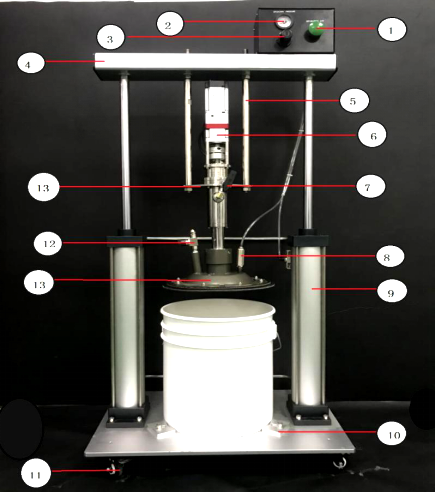

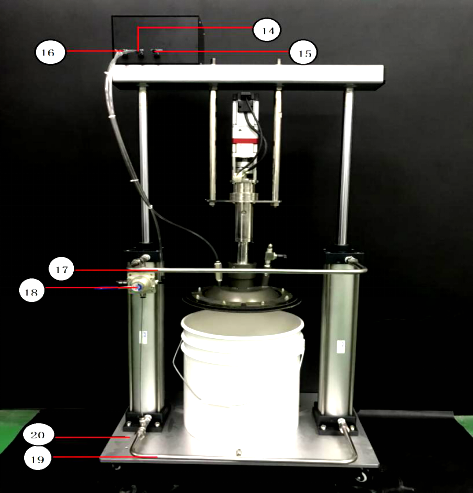

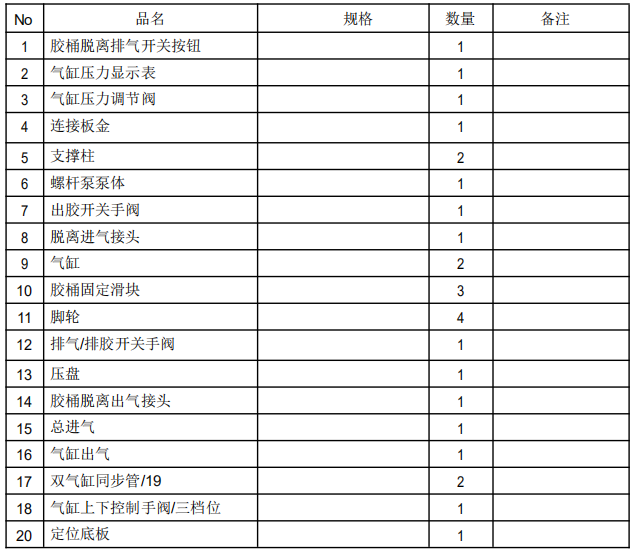

设备结构概要:

KLD-20-520-1.5 5加仑20kg螺杆压盘泵

KLD-20-520-1.5 5加仑20kg螺杆压盘泵

KLD-20-520-1.5 5加仑20kg螺杆压盘泵



操作方法:


1)点胶连线伺服驱动器

2)驱动控制器接通电源

3)驱动控制器与螺杆泵连接总进气

4)调节气缸压力至2-3KG

5)气缸上下控制手阀开关打开使气缸向上抬起来

6)把胶水桶放进底板定位圈并使用固定滑块固定

7)打开排气/排胶开关手阀

8)打开气缸上下控制手阀向下,使压盘往下降

9)压盘泵压入桶内直到排胶开关处有胶水出现则关闭

10)设定驱动控制器的参数


驱动说明:

螺杆泵电气部分主要由控制器、电磁阀、开关电源、伺服驱动器及伺服电机组成(详细部件

请参考螺杆泵电气原理图)。控制器主要由一台欧姆龙CP1E-N20DT PLC与SK-035AE HMI组成。

不经厂家允许,随意更改PLC内部程序或硬件结构造成的一切后果厂家概不负责。如须更改相

应的动作请与销售或技术工程师联系,他们能够快速处理你所遇到的问题。

     螺杆泵电气参数

   额定电压:AC 220V (-20%~+10%)

   额定频率:50HZ

   额定功率:500W

   额定气压:0.6MPA

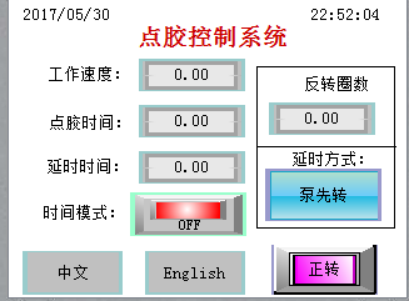

螺杆泵操作界面:

KLD-20-520-1.5 5加仑20kg螺杆压盘泵
